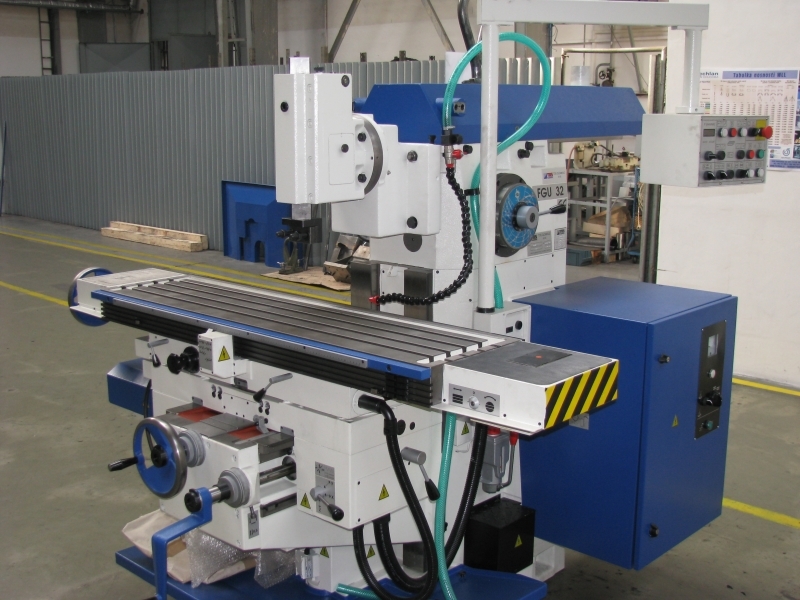

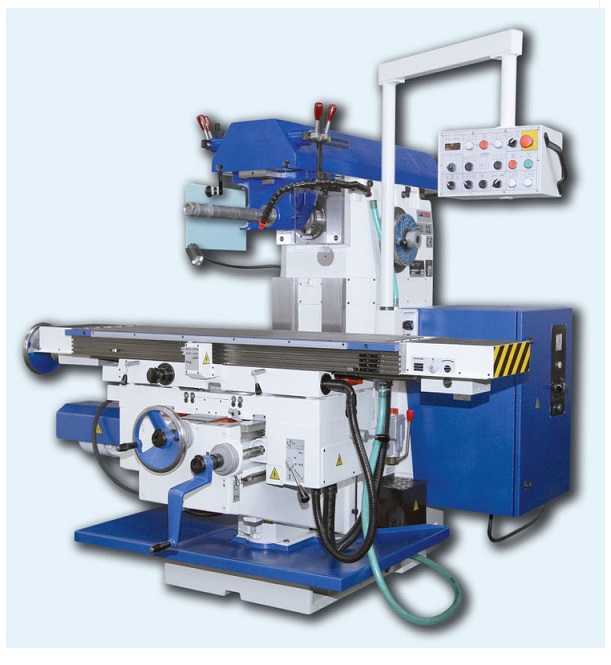

Универсально-фрезерный станок мод. FGU-32

Фрезерный станок FGU 32 – это высокопроизводительный станок с горизонтальным шпинделем. Станок предназначен для точного и производительного фрезерования плоских и коробчатых заготовок весом до 250 кг в единичном и серийном прозводствах.

Диапазон оборотов шпинделя и рабочих подач позволяет оптимальную обработку различных видов материалов инструментами из быстрорежущих сталей и твердых сплавов.

Разделенный поперечный стол позволяет поворот продольного стола вокруг вертикальной оси, чем значительно расширяется область технологического применения станка.

Технологические возможности станка расширяются благодаря использованию специальных принадлежностей из нашето широкого ассортимента.

ПРЕИМУЩЕСТВА:

высокая жесткость
плавное изменение подач во всех 3 осях с помощью частотного преобразователя
каленные направляющие
попутное фрезерование в продольной оси
автоматические рабочие циклы в продольной оси с понижением консоли (Специальное исполнение)
поворот продольного стола
простое обслуживание
централизованная смазка
компактное расположение станка
покраска поверхности станка специальными маслостойкими лаками

Стандартное исполнение:

продольный стол размерами 360х1400 мм
шпиндель с конусом ISO 50
базовое число оборотов шпинделя 31,5-1400 мм
машинные подачи X, Y, Z (плавно устанавливаемые подачи)
штурвал для ручной подачи в осях X, Y, Z, шкала с ценой деления 0,02 мм
приводы для подключения специальных принадлежностей
попутное фрезерование в продольной оси
электрооснастка для напряжения 400 В/50 Гц

Технические данные

СТОЛ
Размер рабочей поверхности			мм	360 x 1400
Крепежные пазы	— количество			4
— ширина и шаг		мм	18 x 63
Поворот стола				± 45 °
Максимальная грузоподъемность стола			kг	250
Рабочая подача	— продольная	X	мм	ручная/механическая 1020/1000*
— поперечная	Y	мм	ручная/механическая 295/275*
— вертикальная	Z	мм	ручная/механическая 435/420*
Подача	— количество градусов			плавно
— диапазон	X,Y	мм/мин	20 — 900
— диапазон	Z	мм/мин	5,7 — 250
Ускоренная подача		X,Y	мм/мин	1635
Z	мм/мин	460
ШПИНДЕЛЬ				ISO 50
Расстояние оси шпинделя от направляющей балки			мм	370
Обороты	— число ступеней			12
— базовый диапазон		об/мин	31,5 — 1400
— повышенный диапазон		об/мин	45 — 2000
Мощность главного привода			kВт	5,5
СТАНОК
Общая подводимая мощность			kВA	13
Вес			kг	2900

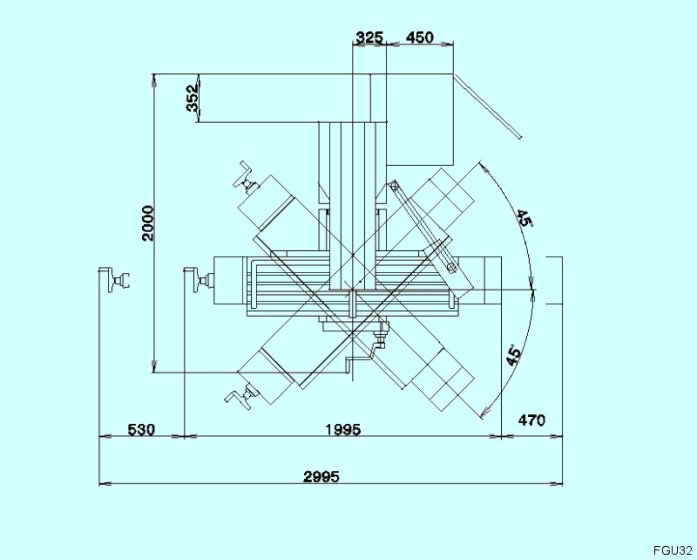

Размеры в плане			мм	2995 x 2000
Высота станка			мм	1980
* Длина механичесской подачи — это расстояние определенное остановкой механическoй подачи концевыми упорами и измеряемая при минимальной механической подаче.

СTAHДАРТНЫЕ ПРИНАДЛЕЖНОСТИ:

Емкость для стружки

Крепежный болт для оправки и инструментов

Крепежный болт ISO50 411 11 1394.00 (для пневматического крепления) — 1ks

Гайка крепежного болта ISO50 411 42 0230.00 (для пневматического крепления) — 1 шт.

Фрезерная оправка длинная ISO50 × 32 × 630

СПЕЦИАЛЬНЫЕ ПРИНАДЛЕЖНОСТИ:

(поставляется по заказу за дополнительную оплату)

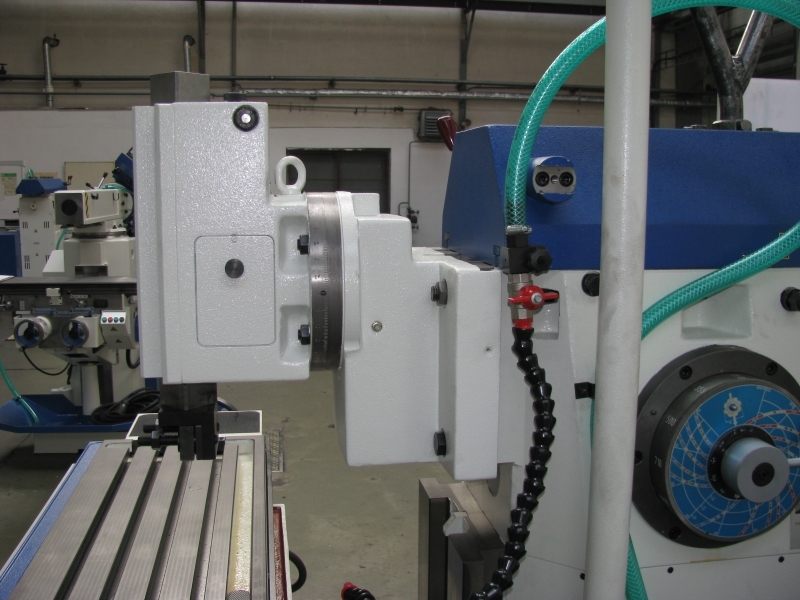

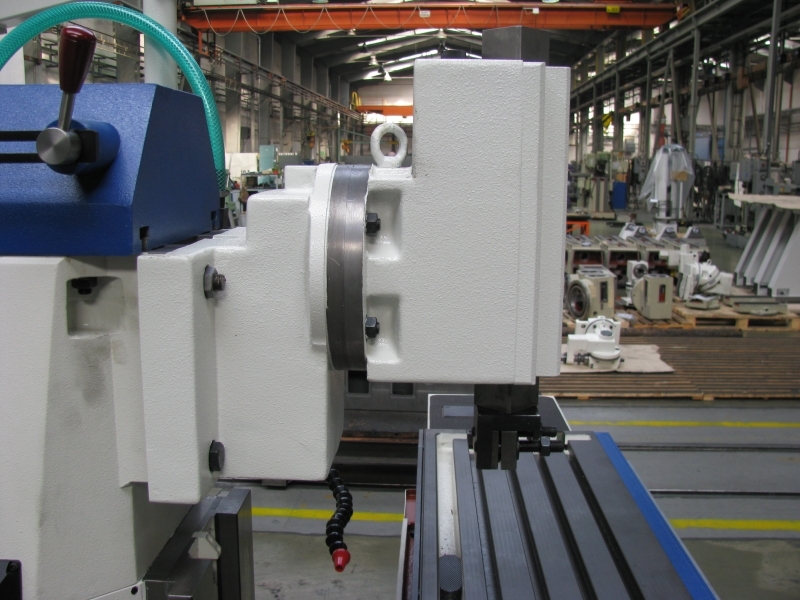

Вертикальный фрезерный прибор		IFV 20
Универсальный фрезерный прибор		IFU 20
Пространственный фрезерный прибор		IFP 32
Долбежный прибор		IOF 20
Откидное приспособление		IOR 20
Универсальный делитель		DU 250A
Ручной поворотный стол		320
Жесткие тиски станка		125
Поворотные тиски		125
Вращающиеся и откидные тиски станка		125
Самоцентрирующие тиски		125
Фрезерные оправки длинные		ISO50×22×500
		ISO50×27×630
		ISO50×32×630
		ISO50×40×630
Фрезерные оправки короткие		ISO50×22×40
…		ISO50×27×40
…		ISO50×32×40
Редукционные втулки		ISO50/ISO40
…		ISO50/Morse3
…		ISO50/Morse4
…		ISO50/Morse5
Крепежная втулка с комплектом прокладок		ISO50×28

Деревянная основа для транспортировки	235×215 cм, 230 кг
Деревянная упаковка	243×223×225 cм,600 кг
