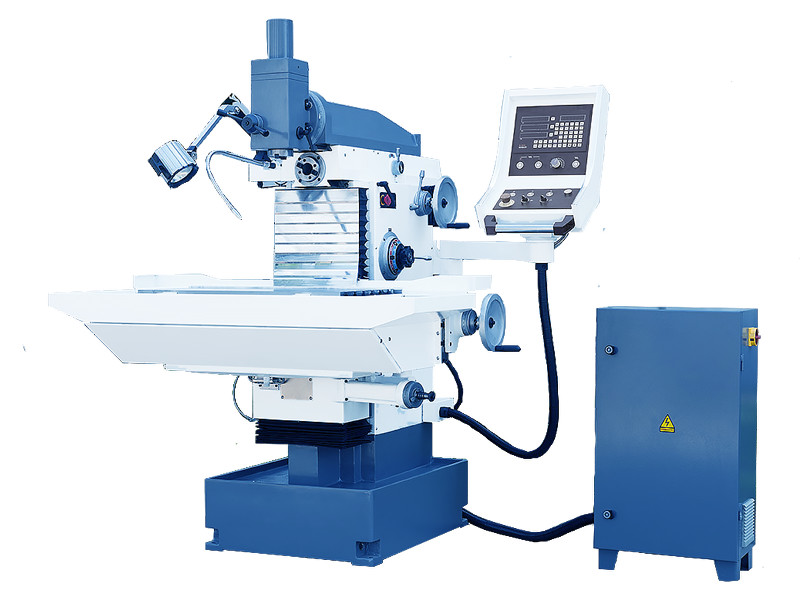

Инструментальный фрезерный станок мод. X8140A

  • Станок предназначен для работы в условиях единичного и мелкосерийного производства.
  • Используется для обработки плоских и фасонных поверхностей цилиндрическими и концевыми фрезами, а также для выполнения таких операций, как — сверление и рассверливание, долбление, центрование, зенкерование, развертывание, растачивание.
  • Наличие горизонтального и поворотного вертикального шпинделя увеличивает универсальность станка. А богатый выбор дополнительной оснастки значительно повышают его технологический функционал, делая станок незаменимым в инструментальных цехах и гаражных мастерских.
  • Станок имеет дополнительную шпиндельную (вертикальную) головку, расположенную на выдвижном хоботе, которою можно поворачивать под углом ±60 градусов в двух взаимно перпендикулярных плоскостях.
Категории: , , ,

Технические характеристики:



Параметры Х8140А
Размеры горизонтального стола, мм 800 х 400
Т-образные пазы горизонтального стола, мм 6 х 14 х 63
Размеры вертикального стола, мм 1200 х 250
Т-образные пазы вертикального

стола, мм

 3 х 14 х 63
Расстояние от поверхности вертикального стола до вертикальных направляющих станины, мм 165
Продольное перемещение рабочего стола (ось Х), мм 600
Вертикальное перемещение рабочего стола (ось Z), мм4 400
Поперечное перемещение горизонтальной шпиндельной головки (ось Y), мм 400
Наибольшая масса заготовки, кг 300 кг
Горизонтальный шпиндель Конус шпинделя ISO40
Расстояние от оси горизонтального шпинделя до поверхности горизонтального стола, мм 158 — 548
Вертикальный шпиндель Конус шпинделя ISO40
Расстояние от торца вертикального шпинделя до поверхности горизонтального стола, мм 118 — 508
Максимальное расстояние от оси вертикального шпинделя до вертикальных направляющих станины, мм 565
Диапазон поворота головы вертикального шпинделя, град. ±60 град.
Ускоренное перемещение по осям X, Y, Z 1200 мм/мин
Диапазон рабочих подач по осям Х, Y, Z 5 – 500 мм/мин
Диапазон частот вращения шпинделя 40 – 2000 об/мин (18 ступеней)
Ход пиноли 80 мм
Максимальный диаметр дисковой фрезы, мм 150
Мощность главного двигателя 3 кВт
Мощность электродвигателя подачи 1,3 кВт
Мощность электродвигателя насоса подачи СОЖ 0,4 кВт
Электрическое питание 380 В / 50 Гц / трехфазное
Габариты (Д x Ш x В), мм 1635х1500х1950
Масса, кг 1400



Базовая комплектация:



Устройство цифровой индикации (УЦИ)
Ограждение рабочего стола
Оправка для фрез Ø 27 мм ISO40, 7:24
Переходная втулка для фрез с конусом морзе № 3,4 (ISO40)
Цанговый патрон (ISO40) с комплектом цанг 8 шт.
Сверлильный патрон B18
Оправка ISO40 / B18
Шестигранные ключи 5,6,8 мм
Осветительное устройство
Система охлаждения
Централизованная система смазки
Руководство по эксплуатации станка X8140A
Руководство по эксплуатации станка УЦИ «SINO»
Пакет безопасности СЕ
