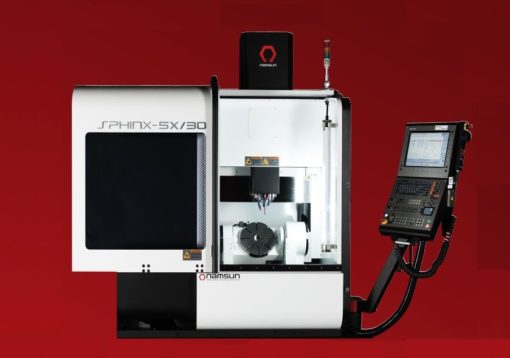

Sphinx-5X30 - 740x559 (RED)

SPHINX-5X/30

5-осевые центры SPHINX-5X/30 позволяют обрабатывать заготовки без дополнительной переустановки, что повышает точность их изготовления, а так же дают возможность выполнять обработку сложных поверхностей. Встроенный сервомотор и высокоточный датчик положения Heidenhain обеспечивает очень высокую точность позиционирования. Синхронизированный встроенный мотор прямого действия полностью устраняет люфт, в связи с чем отсутствует необходимость коррекции люфтов в течение длительного срока эксплуатации. Швейцарский двигатель с прямым приводом ETEL улучшает эффективность передачи по сравнению с типовыми системами червячной передачи и обеспечивает высокую скорость подачи.

В мощном встроенном шпинделе HSK A40 (изготовитель IBAG, Швейцария) со скоростью 24.000 об/мин., используются высокоскоростные керамические шарикоподшипники для обеспечения термостойкости и высокой точности, даже во время обработки на высокой скорости.

Категории: , ,

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ SPHINX-5X/30
Рабочий стол Размер стола Ø 300 мм
Нагрузка на стол 60 кг
Перемещения Перемещение по оси X 320 мм
Перемещение по оси Y 400 мм
Перемещение по оси Z 330 мм
Перемещение  A,C +20 ̊ ~ -110 ̊, 360 ̊
Расстояние от поверхности стола до конуса шпинделя Мин. 115  мм,   макс. 445 мм
Шпиндель Конус шпинделя HSK A40
Мощность привода шпинделя 20 кВт
Скорость шпинделя 24,000 об/мин
Макс. крутящий момент 10.4 Нм
Тип шпинделя Встроенный
Подачи Ускоренная подача X/Y/Z 32 м/мин
Ускоренная подача A/C 60 об/мин
Макс. скорость рабочей подачи 32 м/мин
Тип направляющих X/Y/Z Скольжения
Устройство
автоматической
смены инструмента (АТС)		 Количество инструментов 24 шт.
Макс. длина инструмента 150 мм
Макс. вес инструмента 2 кг
Макс. диаметр инструмента 50 мм
Время смены инструмента (от инструмента к инструменту) 2.5 сек
Точность Точность позиционирования X/Y/Z ±0.002 мм
Точность повторения X/Y/Z ±0.003 мм
Точность угла наклона ±5 сек
Точность вращения ±5 сек
Габариты и вес Габаритные размеры (ДхШхВ) 2180 х 1380 х 2242 мм
Вес станка 3500 кг
Система ЧПУ Heidenhain-iTNC 530



Базовая комплектация:



  1. Система ЧПУ HEIDENHAIN iTNC-530
  2. Полное защитное ограждение (кабинетного типа)
  3. Централизованная система смазки
  4. Система подачи СОЖ
  5. Аварийное отключение
  6. AI контур управления (AICC)
  7. Графический дисплей, 21GB памяти, USB Порт, RS232C и Ethernet.
  8. Удаленная связь TNC
  9. Функция жесткого нарезания резьбы
  10. Сервер данных / DATA server
  11. Освещение рабочей зоны
  12. Портативный MPG маховичок
  13. Пистолет для обдува воздухом
  14. Пистолет подачи СОЖ
  15. Система смывания стружки
  16. Резервуар СОЖ & поддон для стружки
  17. Система охлаждения шпинделя /
  18. Нагнетательный вентилятор
  19. Оптические линейки (по осям X,Y,Z)
  20. Угловая шкала (по осям A, C)
  21. Транспортер удаления стружки (шарнирного типа) с баком
  22. Документация на русском языке



Дополнительная комплектация:



  1. Устройство измерения длины инструмента
  2. Устройство измерения детали
  3. Подача СОЖ через шпиндель (TCS)
  4. Кинематическая функция
  5. Трансформатор напряжения
  6. Масловлагоотделитель
  7. Автоматический стабилизатор напряжения 40 кВА (A.V.R)
  8. Система мониторинга столкновений
  9. АТС на 36 позиций.
