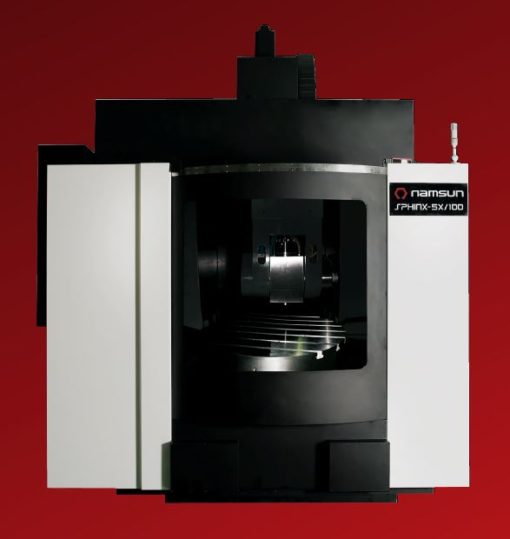

SPHINX-5X/100

Технические характеристики:

Характеристики		Ед. изм.	5X/100
Ход	Ось X	мм	1100
	Ось Y	мм	1000
	Ось Z	мм	710
	Ось A (наклон головки)	град	-110 ~+110
	Ось С (поворот стола)	град	360
Стол	Диаметр стола	мм	Ф1000
	Макс. нагрузка	кг	1000
	Макс. высота устанавливаемого изделия (В)	мм	520
	Макс. высота устанавливаемого изделия (Г)	мм	660
Шпиндель	Мощность двигателя (S1-100%, S6 – 40%) IBAG HF230 7 AI20	кВт	25/33
	Макс. скорость шпинделя	об/мин	24000
	Крутящий момент шпинделя	Нм	73/96—36/47
	Настройка		позиционный энкодер
	Конус шпинделя		HSK A63
	Тип шпинделя		встроенный
Подача	Быстрая подача X/Y/Z	м/мин	32/32/24
	Быстрая подача A/C	об/мин	80
	Шариковинтовая X/Y/Z	мм	Ф45*P20/20/16
Устройство автоматической замены инструмента	Вместимость магазина		24
	Макс. диаметр инструмента	мм	Ф100
	Макс. длина инструмента	мм	300
	Макс. вес инструмента	кг	5
	Время непосредственной смены инструмента	сек	2,5
Точность	Точность позиционирования X/Y/Z	мм	±0,009
	Повторяемость X/Y/Z	мм	±0,005
	Точность индексации (A)	сек	±5
	Точность при повороте ©	сек	±5
Габариты станка	Ширина	мм	3110
	Длина	мм	3605
	Высота	мм	3938
	Вес	кг	15000
Блок управления	Heidenhain-iTNC		530

Базовая комплектация:

Система ЧПУ HEIDENHAIN iTNC-530
Централизованная система смазки
Централизованная система охлаждения шпинделя
Аварийное отключение
AI контур управления (AICC)
Функция жесткого нарезания резьбы
Сервер данных
Рабочие координаты
Освещение рабочей зоны

Дополнительная комплектация:

Транспортер для удаления стружки с баком
Пистолет подачи воздуха
Пистолет подачи СОЖ
Система контроля и измерения детали / инструмента
Трансформатор напряжения
Система ЧПУ Sentrol
Конус шпинделя ВТ-50 / ВВТ-40 / ВВТ-50 (10 000 об/мин)
