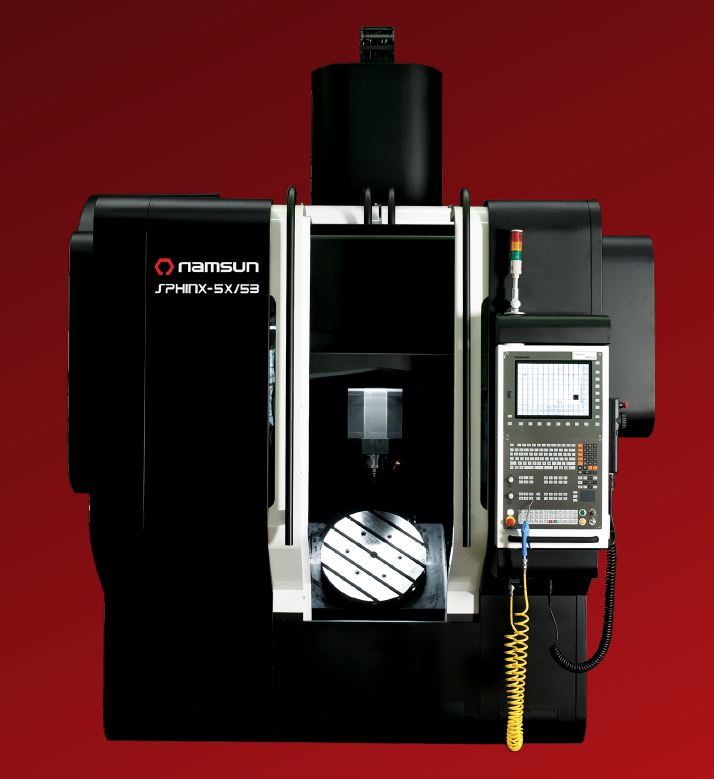

SPHINX-5X/53

 Особенности:



  • Швейцарский IBAG шпиндель
  • Швейцарский ETEL DD привод в A, C осях.
  • Heidenhain линейные шкалы (оси X,Y,Z)
  • Угловая шкала (оси A,C)
  • Система охлаждения шпинделя
  • Шарнирный конвеер для стружки с баком
  • Обдув шпинделя
  • Оборудование для смыва стружки
  • Графический дисплей
  • 21GB памяти
  • Удаленная связь TNC
  • USB Порт, RS232C и Ethernet
Категории: , ,

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ SPHINX-5X/30
Рабочий стол Размер стола Ø 530 мм
Нагрузка на стол 250 кг
Перемещения Перемещение по оси X 600 мм
Перемещение по оси Y 600 мм
Перемещение по оси Z 520 мм
Перемещение  A,C +110 ̊ ~-110 ̊, 360 ̊
Расстояние от поверхности стола до конуса шпинделя Мин. 115  мм,   макс. 445 мм
Шпиндель Конус шпинделя HSK A63
Мощность привода шпинделя 25 кВт
Скорость шпинделя 24,000 об/мин
Макс. крутящий момент 10.4 Нм
Тип шпинделя Встроенный
Подачи Ускоренная подача X/Y/Z 32 м/мин
Ускоренная подача A/C 60 об/мин
Макс. скорость рабочей подачи 32 м/мин
Тип направляющих X/Y/Z Скольжения
Устройство
автоматической
смены инструмента (АТС)		 Количество инструментов 24 шт.
Макс. длина инструмента 150 мм
Макс. вес инструмента 2 кг
Макс. диаметр инструмента 50 мм
Время смены инструмента (от инструмента к инструменту) 2.5 сек
Точность Точность позиционирования X/Y/Z ±0.002 мм
Точность повторения X/Y/Z ±0.003 мм
Точность угла наклона ±5 сек
Точность вращения ±5 сек
Габариты и вес Габаритные размеры (ДхШхВ) 2180 х 1380 х 2242 мм
Вес станка 3500 кг
Система ЧПУ Heidenhain-iTNC 530



Базовая комплектация:

  1. Система ЧПУ HEIDENHAIN iTNC-530
  2. Полное защитное ограждение (кабинетного типа)
  3. Централизованная система смазки
  4. Система подачи СОЖ
  5. Аварийное отключение
  6. AI контур управления (AICC)
  7. Графический дисплей, 21GB памяти, USB Порт, RS232C и Ethernet.
  8. Удаленная связь TNC
  9. Функция жесткого нарезания резьбы
  10. Сервер данных / DATA server
  11. Освещение рабочей зоны
  12. Портативный MPG маховичок
  13. Пистолет для обдува воздухом
  14. Пистолет подачи СОЖ
  15. Система смывания стружки
  16. Резервуар СОЖ & поддон для стружки
  17. Система охлаждения шпинделя /
  18. Нагнетательный вентилятор
  19. Оптические линейки (по осям X,Y,Z)
  20. Угловая шкала (по осям A, C)
  21. Транспортер удаления стружки (шарнирного типа) с баком
  22. Документация на русском языке



Дополнительная комплектация:

  1. Устройство измерения длины инструмента
  2. Подача СОЖ через шпиндель (TCS)
  3. Кинематическая функция
  4. Трансформатор напряжения
  5. Масловлагоотделитель
  6. Автоматический стабилизатор напряжения 40 кВА (A.V.R)
  7. Система мониторинга столкновений
  8. АТС на 36 позиций.
