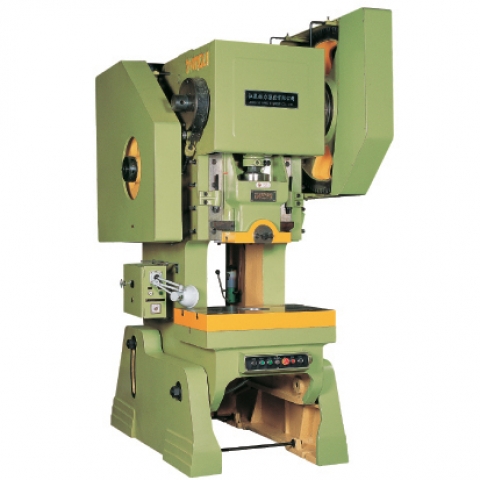

Кривошипные прессы серии JC-23

Страна происхождения: Китай

Производитель: Foshan Tiande Machine Tools Co. LTD

Описание:

Однокривошипные прессы серии JC — простого действия, открытые, с механизированной регулировкой высоты и регулировкой длины хода ползуна.

Предназначены для выполнения операций холодной штамповки: вырубки, пробивки, гибки, неглубокой вытяжки. На рабочей плоскости стола закреплена подштамповая плита с Т-образными пазами и отверстием для работы «на провал». Конструктивно пресс выполнен с возможностью наклона станины в вертикальной плоскости. Пресс оснащен безопасным механизмом торможения, позволяющим заблокировать подвижную рабочую часть пресса в любой позиции. Возможно оснащение фотоэлектронной системой защиты, устройствами механизированной подачи заготовок.

Технические характеристики:

Параметры	JC 23-10	JC 23-16	JC 23-25	JC 23-35	JC23-40	JC23-63	JC23-100
Номинальное усилие, т	10	16	25	35	40	63	100
Ход ползуна регулируемый, мм	60	70	80	100	120	120	140
Частота ходов ползуна, в мин.	145	125	60	53	55	50	45
Высота открытия пресса, мм	130	160	180	180	220	270	290
Размеры стола, мм	240х360	300х450	400х600	380х610	480х710	480х710	600х900
Диаметр отверстия в столе, мм	100	100	120	130	180	180	200
Толщина подштамповой плиты, мм	40	40	70	70	80	90	110
Мощность привода, кВт	1,1	1,5	2,2	3	4	5,5	7,5
Габаритные размеры, мм	915х700х1690	1150х900х1910	1325х990х2140	1490х1080х2200	1600х1180х2310	1810х1350х2640	1710х1060х2600
Масса пресса, кг	600	1080	1900	2440	3180	4200	6800
